工程概況

　　力威水電站地處阿壩州黑水縣，位于四川省西北部，阿壩藏族羌族自治州中部的岷江上游，力威電站從龍壩河和沃河兩條河取水，分別引水至同一廠房，龍壩河主溝裝設2臺立式機組，單機容量12MW，除發電外無其它特定利用要求，本工程施工時無須進行對外交通公路、橋梁的新建和改(擴)建。

　　力威電站按“無人值班”(少人值守)原則設計，采用計算機綜合自動化系統。

　　電氣主接線：電站裝設2臺單機容量12MW的沖擊式水輪發電機組。發電機與變壓器組合采用擴大單元接線，連接一臺31.5MVA雙卷變壓器升壓至110kV，110kV側為變壓器-線路組接線，出線一回。

　　根據設備供電原則及規范要求，并考慮力威電站機電設備的布置情況，電站設置2套直流系統裝置，1套廠房直流220V系統裝置用于主副廠房機組及公用設備監控、保護、開關站、事故照明等負荷; 1套48V通信直流系統裝置，用于全廠通信設備等負荷;蓄電池容量分別選用2VEG300、2×2VEG100Ah，并采用壽命長、性能好的閥控式密封鉛酸膠體蓄電池。向電站控制、保護、合閘、事故照明等直流負荷供電，各組直流負荷均采用點對點供電，以滿足供電可靠性要求。

　　廠內配置一套AC220V UPS 逆變電源，其容量為15kVA UPS電源系統為廠內其它重要交流負荷提供交流不間斷電源。

　　力威水電站設置2套直流系統裝置：1套廠房直流220V系統裝置用于主副廠房機組及公用設備監控、保護、開關站、事故照明等負荷; 1套48V通信直流系統裝置，用于全廠通信設備等負荷。

　　220V電源系統采用一組蓄電池配一套充電裝置模式：蓄電池2VEG300(單只電池電壓2V)，采用機架式方式安裝，布置在電池室，直流電源屏共2面布置于副廠房繼電保護室。

　　48V通信電源系統采用二組蓄電池配二套充電裝置模式：蓄電池2×2VEG100(單只電池電壓2V)，采用組屏安裝，布置在中空室，直流電源屏4面屏布置在通訊設備室。

　　全廠設一套3×5kVA逆變電源，共1面，布置于中空室。

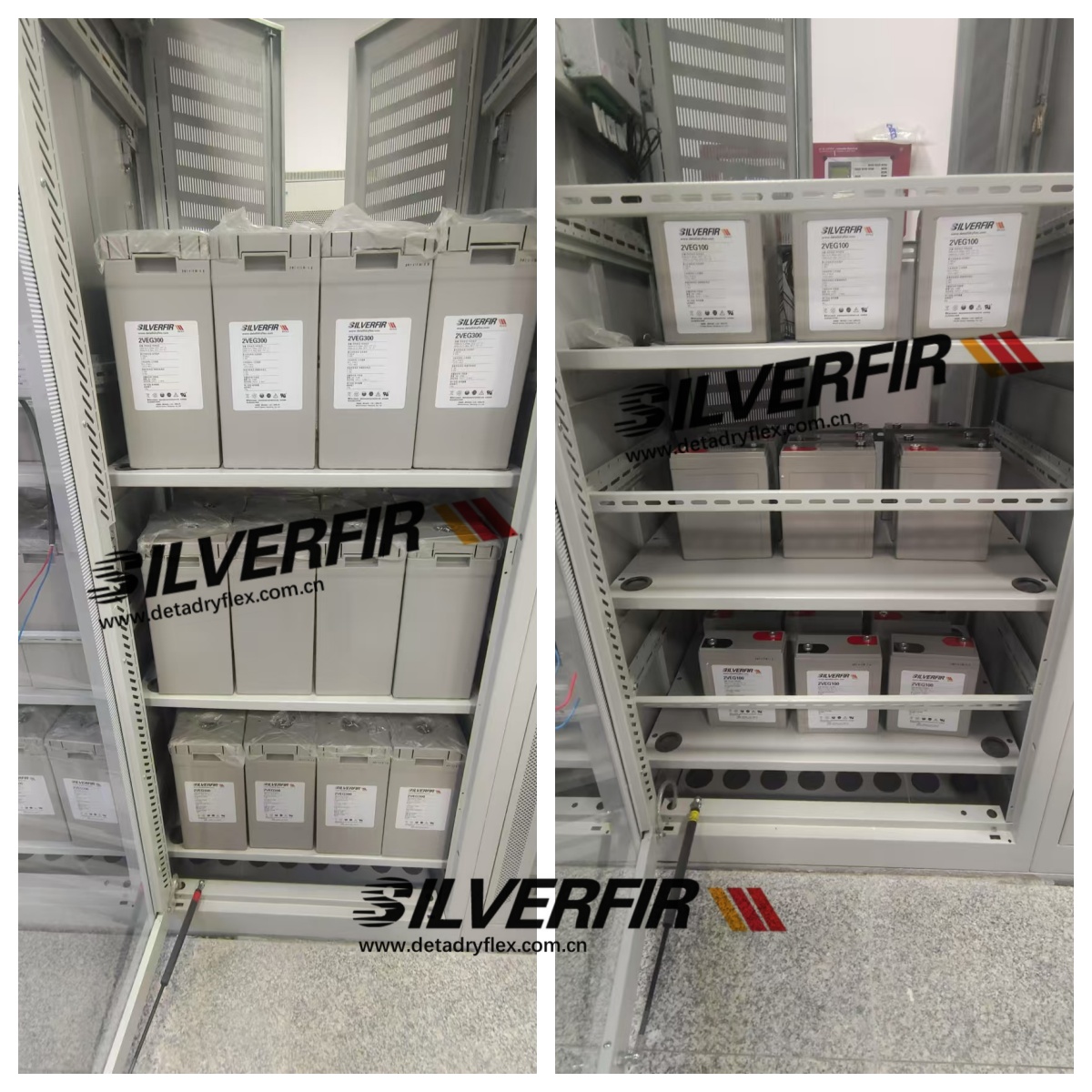

　　安裝現場實拍圖，部分圖。安裝完畢，已正常運行。
